Transfer BTB TRV 8SD del 2002 con tavola rotante ad asse verticale Ø 1800 mm e 8 stazioni a doppia morsa: ogni morsa blocca due pezzi, che vengono lavorati in parallelo, raddoppiando la produzione a ogni rotazione della tavola. La macchina monta 10 unità a controllo numerico elettrico (CN-EL) con attacco ISO 40: 4 unità tornitrici e 6 centri di lavoro con cambio utensile e refrigerante interno.

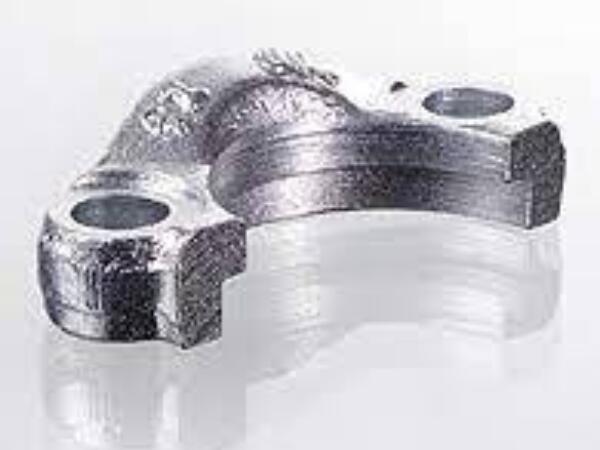

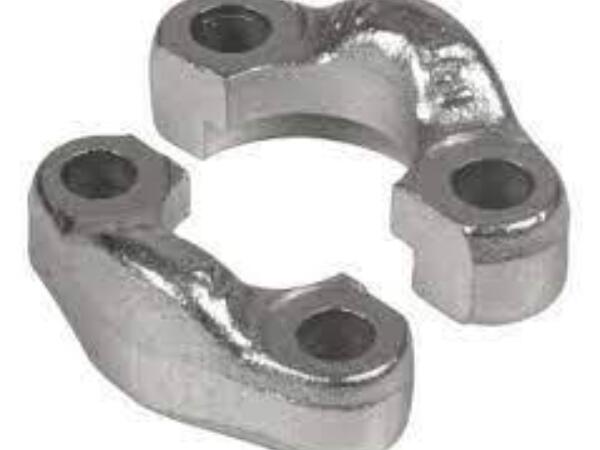

Le due unità tornitrici della prima stazione sono dotate di recesso Komet CN-EL con avantesta, per gole interne ed esterne, profili, smussi e intestature. In stazione 7 un gruppo di taglio a doppia lama a CN separa i pezzi. Il carico e lo scarico avvengono tramite isola robotizzata. La macchina è stata utilizzata per la lavorazione di semiflange SAE ed è pronta a lavorare dopo un check generale.
Codice: 607
Tecnologia: CN
Assi di lavoro: 3
Tavola: ASSE VERTICALE
Unità n°: 4
Morse n°: 8
ISO: 40
- Tavola rotante ad asse verticale Ø 1800 mm, 8 stazioni
- 8 morse doppie speciali a leve, comando idraulico con pistone a doppio effetto, corsa 19 mm (9,5 + 9,5), pressione max 60 bar
- 4 unità tornitrici T130-40 ISO 40 CN-EL, motore 5,5 kW con inverter, mandrino 0–3.500 giri/min
- 2 recessi Komet 160 CN-EL con avantesta (stazione 1)
- 6 centri di lavoro T160-40 CNC-EL ISO 40 con cambio utensile e refrigerante interno: 4 con cannotto 120 mm (motore 32 Nm, 0–4.000 giri/min) e 2 con cannotto 130 mm (motore 44 Nm, fino a 5.400 giri/min)
- Gruppo di taglio a doppia lama, due mandrini con motorizzazione indipendente, velocità lama con inverter, posizionamento con vite a ricircolo di sfere e motore brushless, guide a ricircolo di sfere
- Spintori idraulici di reazione
- Carico/scarico con isola robotizzata
- Elevatore/evacuatore trucioli
- Anno di costruzione: 2002
Su richiesta il transfer può essere fornito con retrofit completo ZD: in questo caso la disposizione delle unità è personalizzabile sul vostro pezzo. È possibile anche una revisione parziale della macchina.
